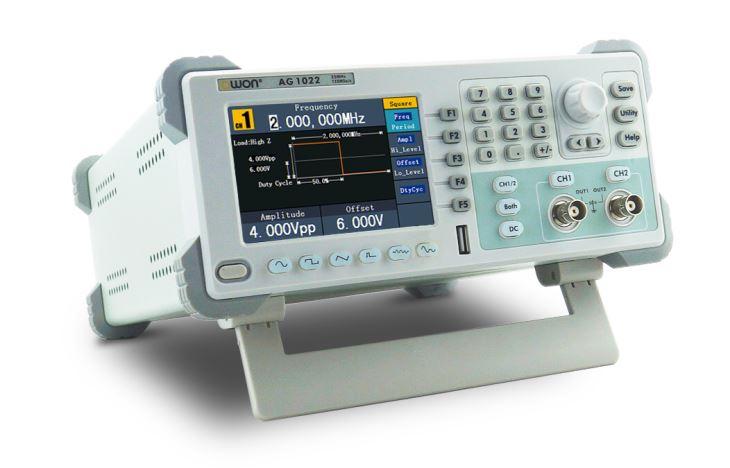

এজি সিরিজ ডুয়াল ট্রেস 45 অবাঞ্ছিত তরঙ্গাকৃতি জেনারেটর
আমরা বিশ্বের নেতৃস্থানীয় চীন নির্মাতারা এবং সরবরাহকারীদের এক হিসাবে পরিচিত হয়। বিখ্যাত ব্র্যান্ড 'OWON 2-চ নবাগত তরঙ্গাকৃতি জেনারেটর, পাল্টা, ডিজিটাল সংকেত জেনারেটর, ২5 মিহজ সিগন্যাল জেনারেটর, ডিডিএস সিগন্যাল জেনারেটর, আমাদের কাছ থেকে সস্তা দাম দিয়ে জাভাস্ক্রিপ্টকে ছড়িয়ে দিন। আমরা আপনার পছন্দ এ স্টক মধ্যে অনেক পণ্য আছে। এখন আমাদের সাথে উদ্ধৃতির সাথে যোগাযোগ করুন।
বিল্ট ইন 45 নির্বিচারে waveforms
বিল্ড-ইন শিক্ষাগত / শিল্প সাধারণ তরঙ্গাকৃতি এবং এটি সাধারণ, গণিত, প্রকৌশলী, উইন্ডো, অন্যান্য ধরনের মধ্যে বিভক্ত।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ওসিসিলোস্কোপ সঠিক কিনা তা জানতে হবে?
ডিসপো এলাকার ২ টি ডিভিশন দখল করে ওসিলোস্কোপ দ্বারা বজায় রাখা তরঙ্গাকৃতির প্রকৌশলের জন্য এটি যথেষ্ট। তারা একটি পূর্ণ পর্দা আকারে তরঙ্গাকৃতি জুম প্রয়োজন মনে করি না। এবং এটি আসলে ভুল। আজ আমরা দেখতে পাব কেন আমরা পর্দার পূর্ণ আকারে তরঙ্গাকৃতি লাগানোর প্রয়োজন।
2 বিভাগ এবং পূর্ণ পর্দা প্রদর্শনের মধ্যে পার্থক্য হলো তরঙ্গাকৃতিটি "বর্ধিত" হবে এই উল্লম্ব স্কেল মান পরিবর্তন, যা উল্লম্ব পরিমাপ নির্ভুলতা প্রভাবিত। 8-বিট ADC এবং উল্লম্ব পরিমাপের মধ্যে সম্পর্ক বেশিরভাগ গুরুত্বপূর্ণ প্রদর্শিত হয়।
উদাহরণস্বরূপ শাসক নিন, যদি আপনি 1.6 সেমি বস্তু মাপার জন্য 1m শাসক গ্রহণ করেন, তবে ফলাফলটি 2cm হবে। এবং যদি আপনি 10cm শাসক ব্যবহার করেন, এটি 1.6 সেন্টিমিটার। এটি বলার জন্য, ছোট পরিমাপ ইউনিট, এটি আরো সঠিক এটি।
ওউন সম্পর্কে
| মডেল | AG1012F | AG1022F | AG2052F | AG2062F | |
|---|---|---|---|---|---|
| চ্যানেল | দ্বৈত | ||||
| ফ্রিকোয়েন্সি আউটপুট | 10MHz | 25MHz | 50MHz | 60MHz | |
| নমুনা হার | 125MS / সেকেন্ড | 250MS / সেকেন্ড | |||
| উল্লম্ব রেজোলিউশন | 14 বিট | ||||
| তরঙ্গাকৃতি | |||||
| স্ট্যান্ডার্ড তরঙ্গাকৃতি | সাইন, স্কয়ার, পালস, রামপ, এবং নয়েজ | ||||
| অবাঞ্ছিত তরঙ্গমেলা | সূচকবৃদ্ধি, সূচকীয় পতন, সিন (এক্স) / এক্স, স্টেপ ওয়েভ, এবং অন্যান্য, মোট 45 অন্তর্নির্মিত waveforms, এবং ব্যবহারকারী নির্ধারিত সালিশি y তরঙ্গ | ||||
| ফ্রিকোয়েন্সি (রেজল্যুশন 1μHz) | |||||
| জ্যা | 1μHz - 10MHz | 1μHz - 25MHz | 1μHz - 50MHz | 1μHz - 60MHz | |
| বর্গক্ষেত্র | 1μHz - 5MHz | 1μHz - 25MHz | 1μHz - 30MHz | ||
| নাড়ি | 1μHz - 5MHz | 1μHz - 10MHz | |||
| ঢালু পথ | 1μHz - 1MHz | ||||
| গোলমাল | ২5 এমএইচজ (-3 ডিবি) (সাধারণ) | ||||
| Arb | 1μHz - 10MHz | ||||
| প্রশস্ততা | |||||
| প্রশস্ততা | 1 এমভিপিপি - 10 ভিপিপি (50 ডি), 1 এমভিপিপি - ২0 ভিপিপি (উচ্চতর প্রতিবিম্বন) | ||||
| সমাধান | 1m Vpp বা 4 সংখ্যা | ||||
| ডিসি অফসেট রেঞ্জ (AD + DC) | ± 5V (50Ω), ± 10V (উচ্চতর প্রতিবিম্বন) | ||||
| ডিসি অফসেট রেঞ্জ রেজোলিউশন | 1mV বা 4 সংখ্যা | ||||
| লোড ইম্পিডেন্স | 50Ω (সাধারণত) | ||||
| অবাঞ্ছিত তরঙ্গমেলা | |||||
| তরঙ্গ দৈর্ঘ্য | 2 পিটি থেকে 8 কে পয়েন্ট | 2 পি 1 এম পয়েন্ট থেকে | |||
| অনুদ্বায়ী মেমরি | 64 এম বাইট | ||||
| সামঁজস্যবিধান | |||||
| মডুলেশন তরঙ্গাকৃতি | এএম, এফএম, পিএম, এফএসকে, সুইপ এবং বিস্ফট | এএম, এফএম, পিএম, এফএসকে, পিডাব্লুএম, সুইপ এবং বিস্ফট | |||
| মডুলেশন ফ্রিকোয়েন্সি | 2 এমএইচজ থেকে ২0.00 কেজি (FSK 1μHz - 100 KHz) | ||||
| সাইমমিটার | |||||
| ক্রিয়া | ফ্রিকোয়েন্সি পিরিয়ড, + প্রস্থ, উইডথ, + ডিউটি এবং ডিউটি | ||||
| কম্পাংক সীমা | 100mHz ~ 200MHz | ||||
| ফ্রিকোয়েন্সি রেজোলিউশন | 6 সংখ্যা / গুলি | ||||
| পাওয়ার পরিবর্ধক মডিউল (ঐচ্ছিক) | |||||
| ইনপুট প্রতিবিম্ব | 50 কিলো | আউটপুট প্রতিবিম্ব | <2> | ||
| সর্বোচ্চ ইনপুট ভোল্টেজ | 2.2Vpp | লাভ করা | এক্স 10 | ||
| সর্বোচ্চ আউটপুট ভোল্টেজ | 22 Vpp | অফসেট | <> | ||
| আউটপুট বন্যা হার | 10V / আমাদের | ব্যান্ডউইথ (সম্পূর্ণ ক্ষমতা) | ডিসি 100kHz | ||
| সর্বোচ্চ আউটপুট শক্তি | 10 ওয়াট | ||||
| ইনপুট আউটপুট | |||||
| প্রদর্শন | 4 ইঞ্চি (480 × 320 পিক্সেল) LCD | ||||
| আদর্শ | বিপরীত বাহ্যিক মড্যুলেশন ইনপুট, বাহ্যিক ট্রিগার ইনপুট, বাইরের রেফারেন্স ঘড়ি ইনপুট / আউটপুট | ||||
| যোগাযোগ ইন্টারফেস | USB হোস্ট, এবং USB ডিভাইস, RS232 (বিকল্প) | ||||
| যান্ত্রিক | |||||
| মাত্রা (W × H × ডি) | 235 × 110 × ২95 (মিমি) | ||||
| ডিভাইস ওজন | 3.00 কেজি | ||||
